Multi-joint Lock System (MLS)

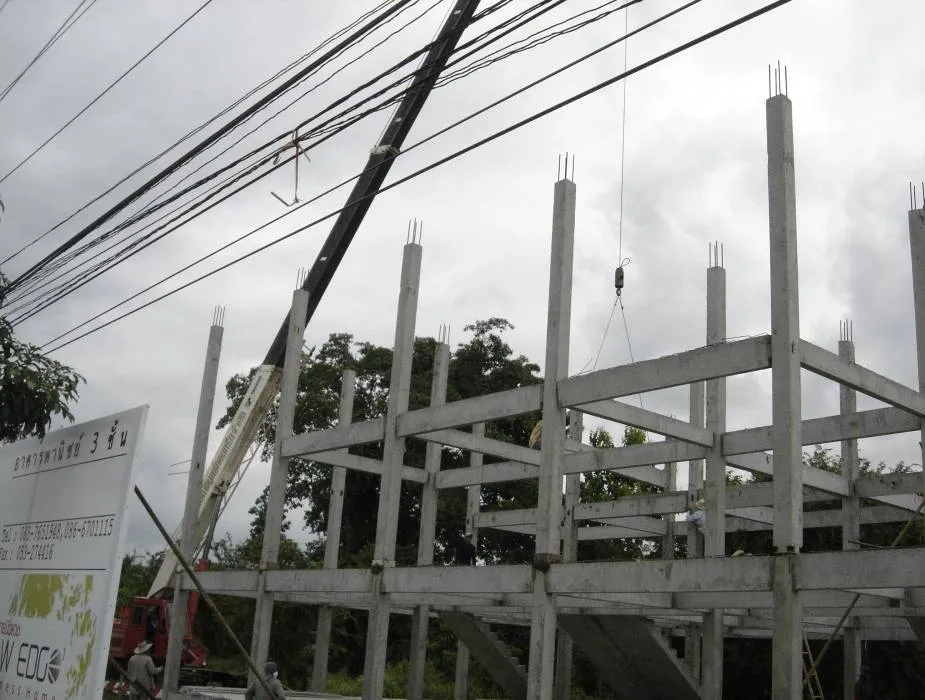

โครงสร้างเสา-คานคอนกรีตเสริมเหล็กสำเร็จรูป Multi-joint Lock System (MLS) จึงได้มาตรฐานและคุณภาพที่แน่นอนกว่าระบบการก่อสร้างทั่วไป มั่นใจได้ว่าบ้านที่ก่อสร้างจะมีความมั่นคงแข็งแรงและอายุการใช้งานยาวนาน"
ออกแบบ-ผลิต-ควบคุมจากโรงงาน
▪︎ออกแบบทางวิศวกรรม ด้วยทีมวิศวกรที่มีประสบการณ์และความชำนาญมากว่า 20 ปี
▪︎ ผลิต-ควบคุมมาตรฐานและคุณภาพจากโรงงานผลิตที่ได้มาตรฐาน ISO 9001 : 2000 Certified
▪︎ ก่อสร้างได้ทุกฤดูกาล แม้เป็นช่วงฤดูฝนหรือมีฝนตกนาน ๆ
ลดข้อผิดพลาด
▪︎ ลดขั้นตอนงานก่อสร้างและช่วยลดข้อผิดพลาดขณะก่อสร้าง ณ ไซต์งาน
▪︎ ลดการพึ่งพาทักษะฝีมีอช่างและจำนวนแรงงานก่อสร้าง
ลดขยะหรือเศษวัสดุก่อสร้าง
▪︎ ลดมลภาวะที่เกิดจากการก่อสร้างและดูแลสิ่งแวดล้อม
มั่นใจได้ว่าโครงสร้าง "บ้าน" มีมั่นคงแข็งแรงด้วยคุณภาพที่สม่ำเสมอ
ฐานรากสำเร็จรูป
เสาสำเร็จรูป
คานสำเร็จรูป
บันไดสำเร็จรูป
พื้นห้องน้ำสำเร็จรูป
พื้นสำเร็จรูปท้องเรียบ
- ฐานรากสำเร็จรูป
- เสาสำเร็จรูป
- คานสำเร็จรูป
- บันไดสำเร็จรูป
- พื้นห้องน้ำสำเร็จรูป
- พื้นสำเร็จรูปท้องเรียบ

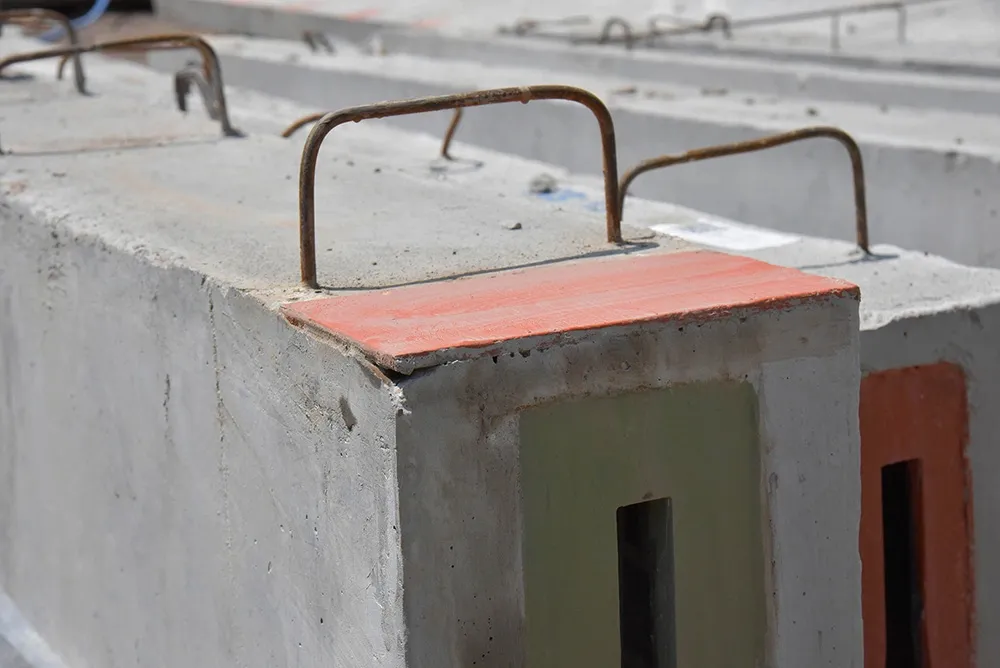

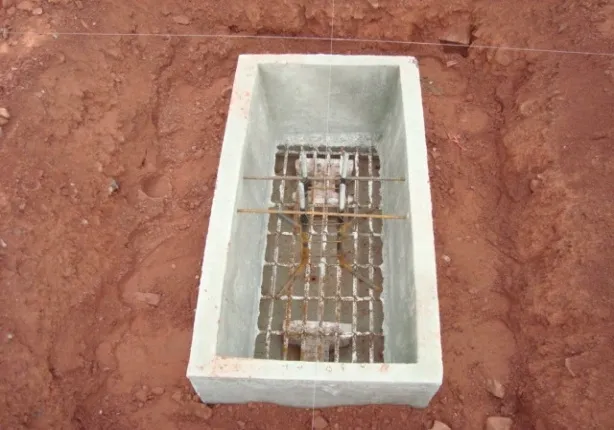

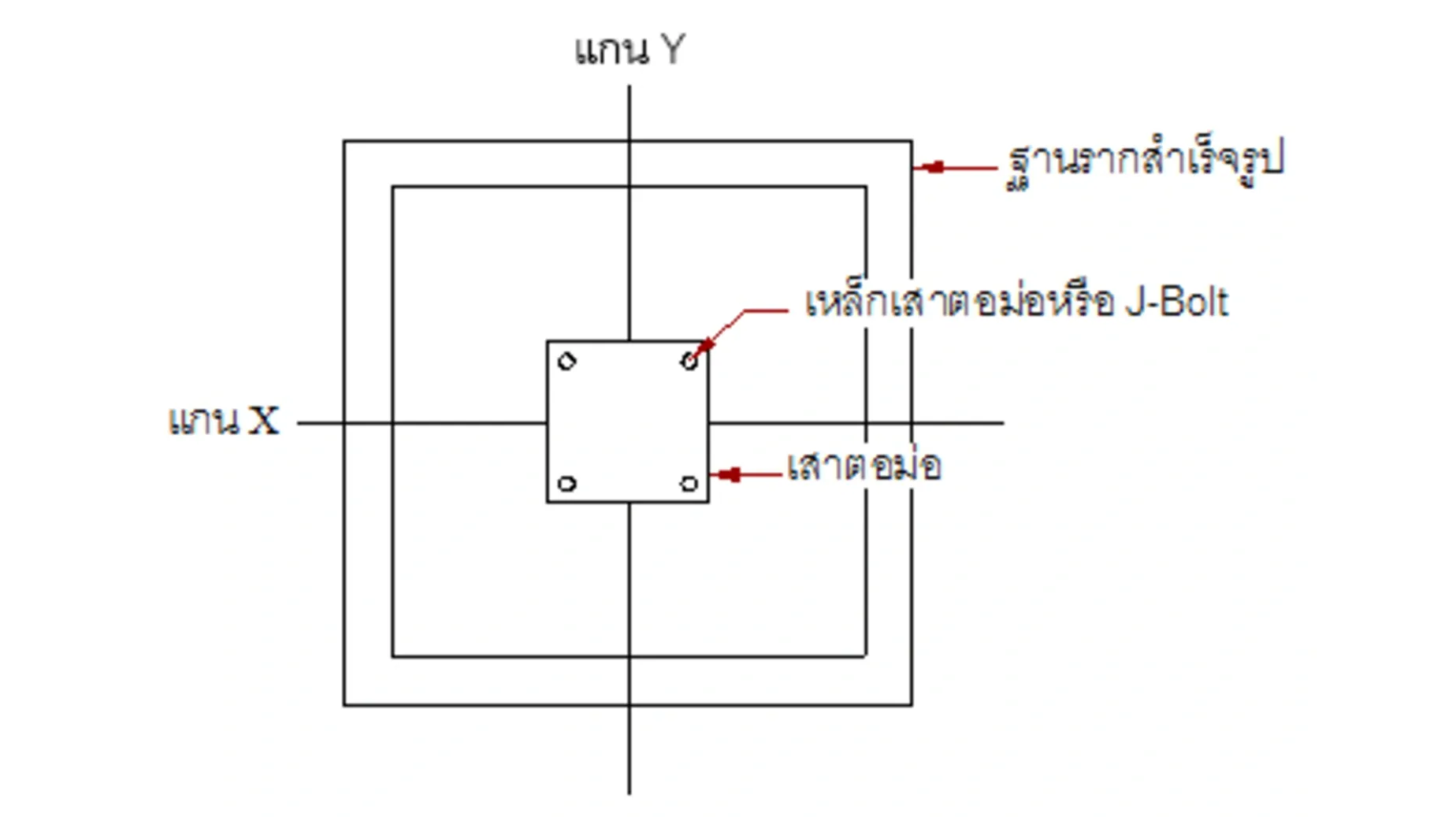

ฐานรากคอนกรีตเสริมเหล็กสำเร็จรูป มีให้เลือกใช้งาน 2 แบบ
- ฐานรากคอนกรีตเสริมเหล็กสำเร็จรูป รูปทรงสี่เหลี่มจตุรัส ขนาด 0.45 x 0.45 เมตร และ ขนาด 0.60 x 0.60 เมตร ใช้ติดตั้งร่วมกับเสาเข็มเดี่ยว (1 ต้น) ขนาดเสาเข็มและฐานรากวิศวกรเป็นผู้กำหนด
- ฐานรากคอนกรีตเสริมเหล็กสำเร็จรูป รูปทรงสี่เหลี่มผืนผ้า ขนาด 0.60 x 1.20 เมตร ใช้ติดตั้งร่วมกับเสาเข็มคู่ (2 ต้น) หรือตำแหน่งที่ฐานราก-เสารับน้ำหนักอาคารมาก จำนวน-ขนาดเสาเข็มและฐานรากวิศวกรเป็นผู้กำหนด
ส่วนประกอบของฐานรากคอนกรีตเสริมเหล็กสำเร็จรูป

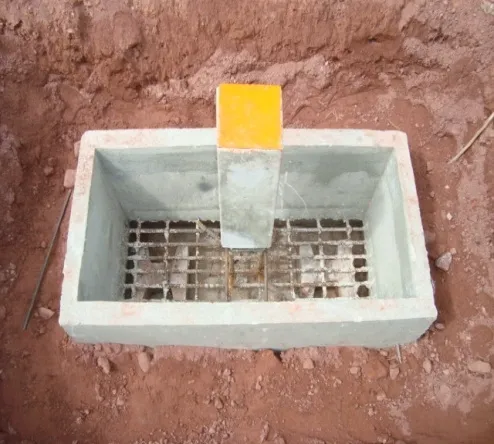

- ชุดเหล็ก J-Bolt หรือ Dowel เป็นเหล็กชนิดข้ออ้อย เส้นผ่านศูนย์กลาง 16 มิลลิเมตร ความยาว 0.40 เมตร พับมุมฉากที่ฐานเป็นรูปตัว J ส่วนปลายบนจะทำเกลียวความยาว 10 เซ็นติเมตร เพื่อใช้ยึด
Column Plate ที่ฐานเสาด้วยน๊อต-สกรู

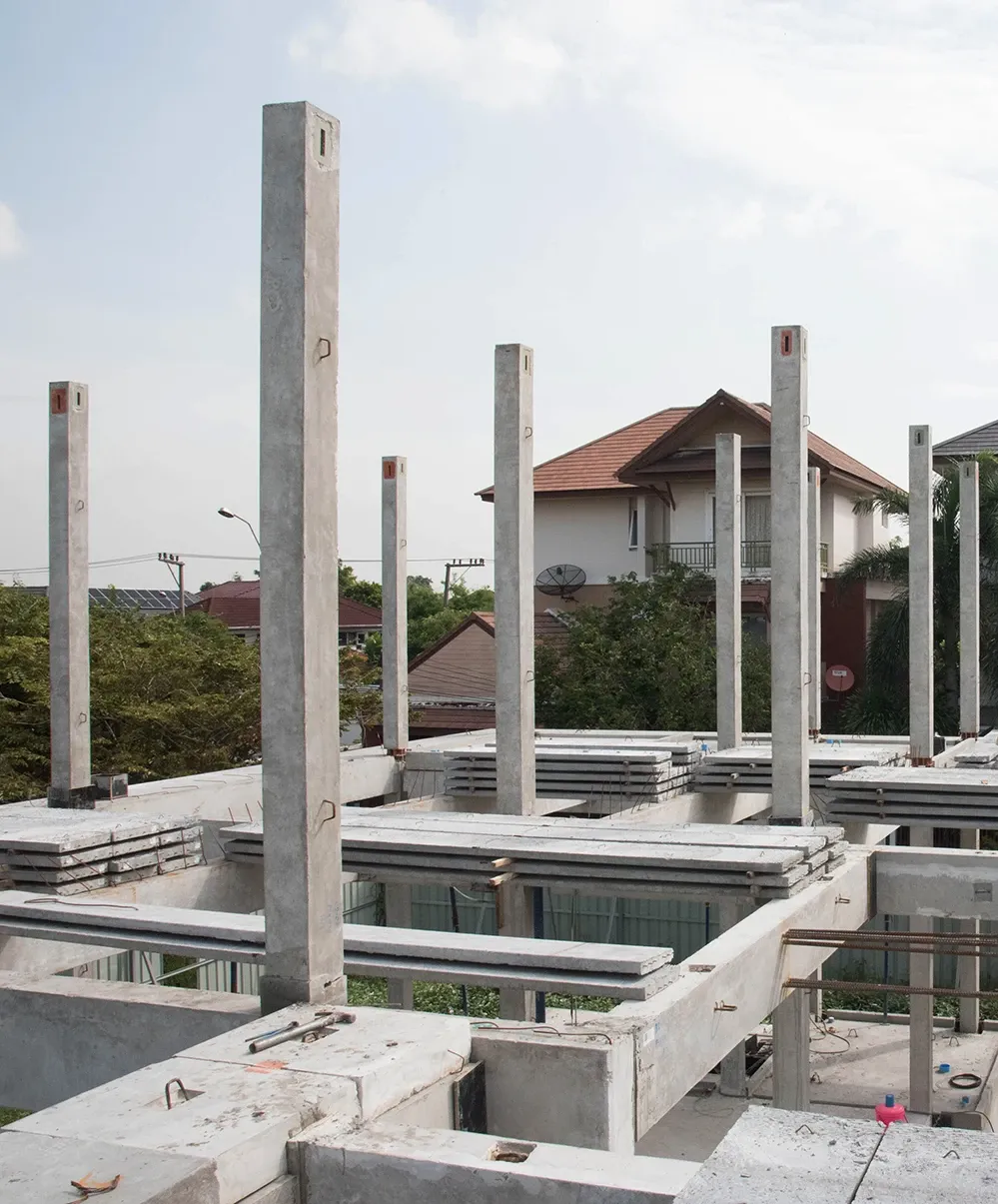

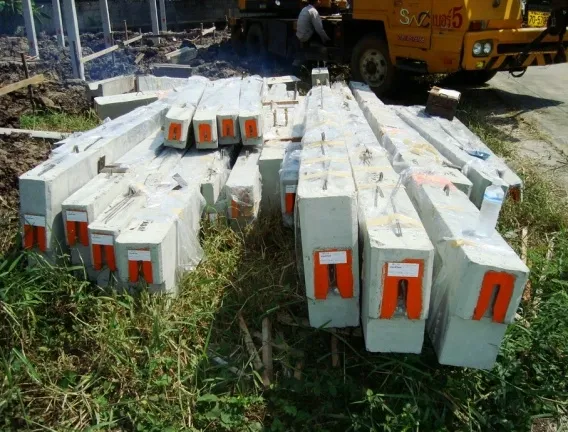

เสาสำเร็จรูป เป็นโครงสร้างแบบคอนกรีตเสริมเหล็ก ขนาดและรูปแบบตามที่วิศวกรออกแบบทำหน้าที่รับน้ำหนักจากคาน และถ่ายน้ำหนักลงสู่ฐานราก โดยปกติจะออกแบบเป็นเสาสั้นช่วงเดียวในแต่ละชั้น ยกเว้นออกแบบเป็นเสายาวในกรณีพิเศษ
ส่วนประกอบของเสา

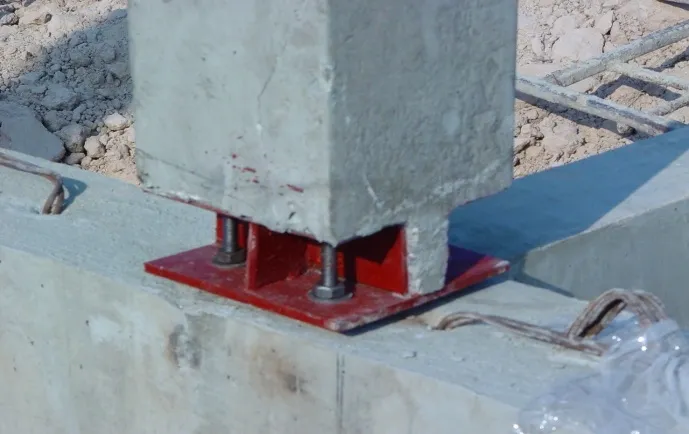

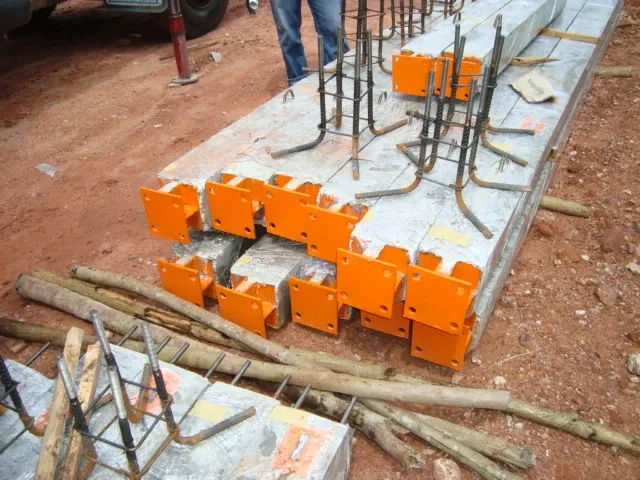

ชุดถ่ายแรงที่อยู่ฐานเสาในที่นี้จะเรียกว่าชุด Column Plate สามารถรับแรงอัด,โมเมนต์ ได้ดี เป็นเหล็กรูปพรรณประกอบ เชื่อมติดกับเหล็กเส้นฝังไว้ในคอนกรีตเสา พร้อมเจาะรูเพื่อรับเหล็กDowel ที่หล่อติดกับฐานราก หรือ เสาชั้นล่าง

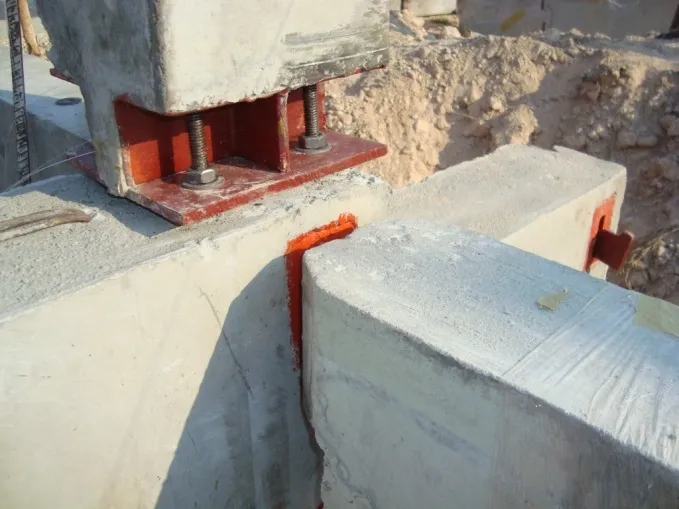

- เหล็ก Column Plate หรือชุดถ่ายแรงที่ฐานเสา เป็นเหล็กรูปพรรณที่ฝังและเชื่อมติดกับเหล็กเสริมคอนกรีตเสา พร้อมเจาะรูเพื่อรับเหล็ก Dowel ที่ยึดติดกับฐานรากหรือเสาชั้นล่าง

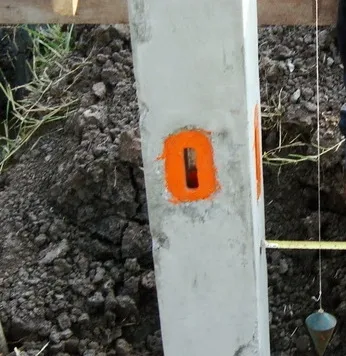

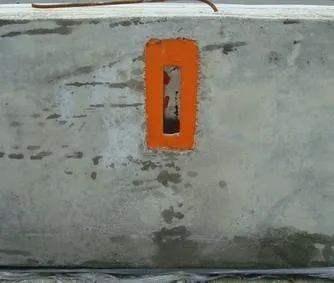

เหล็ก Socket - A หรือชุดถ่ายแรง-น้ำหนักอาคารจากคานลงสู่เสา โดยทำการเชื่อมติดกับเหล็กเสริมเสาและฝังไว้ในคอนกรีตเสามาจากโรงงาน ตามตำแหน่งที่มีการถ่ายแรง-น้ำหนักอาคาร จากคานลงสู่เสา

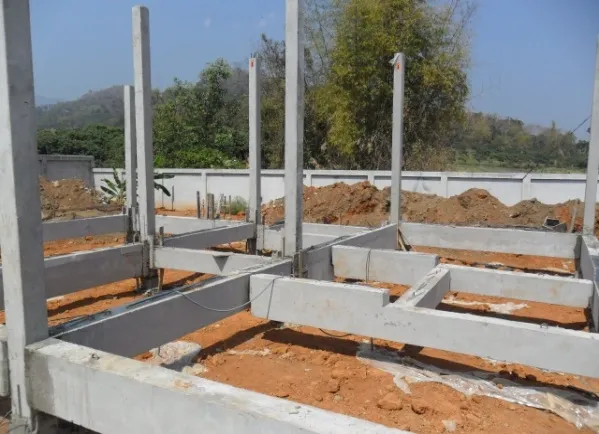

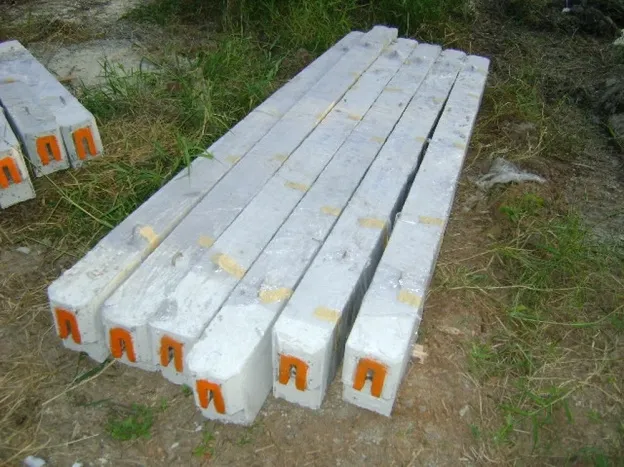

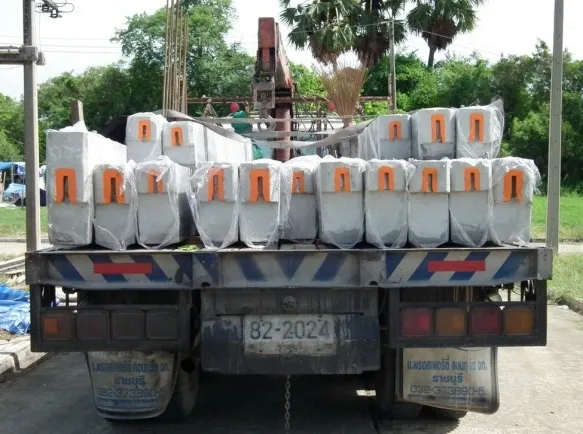

คานคอนกรีตเสริมเหล็กสำเร็จรูป สามารถออกแบบและผลิตได้เป็น 2 แบบ ได้แก่
1.คานคอนกรีตเสริมเหล็กสำเร็จรูปทั่วไป
2.คานคอนกรีตเสริมเหล็กสำเร็จรูปอัดแรง
ส่วนประกอบของคาน

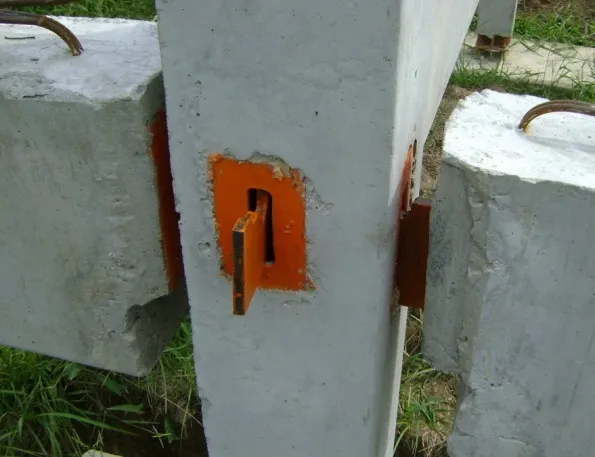

เหล็ก Socket - C หรือชุดเหล็กถ่ายแรงและน้ำหนักจากคานลงสู่เสาหรือคานสู่คาน โดยเชื่อมติดกับเหล็กเสริมคานและฝังไว้กับปลายคานคอนกรีตทั้ง 2 ด้าน ทำหน้าที่รับแรงและน้ำหนักจากพื้นส่งผ่าน Socket - B ไปยัง Socket - A
- เหล็ก Socket – A หรือชุดเหล็กถ่ายแรงและน้ำหนักคานซอย โดยเชื่อมติดกับเหล็กเสริมคานและฝังไว้ด้านข้างคานหลัก ทำหน้าที่รับคานซอยที่มาฝากกับคานหลัก

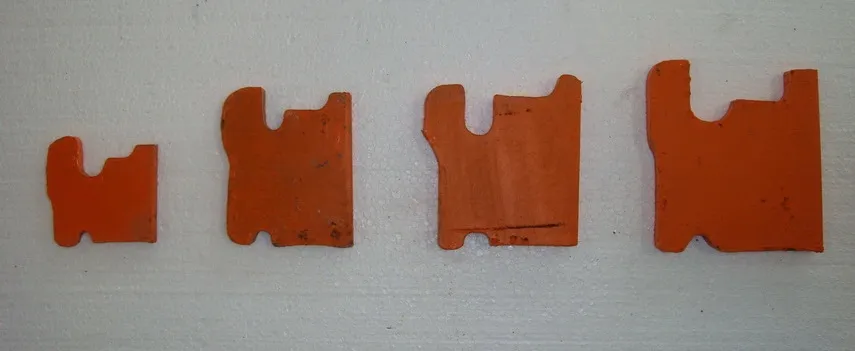

- เหล็ก Socket - B มีขนาดความหนาแตกต่างกัน ตามการคำนวนรับแรงและน้ำหนักของวิศวกรผู้ออกแบบ ขนาดของเหล็ก Socket – B มีให้เลือกใช้งาน 4 ขนาด
* Socket Mini ความหนา 9 มิลลิเมตร
* Socket Standard ความหนา 12 มิลลิเมตร
* Socket 100/15 ความหนา 15 มิลลิเมตร
* Socket 150/15 ความหนา 15 มิลลิเมตร

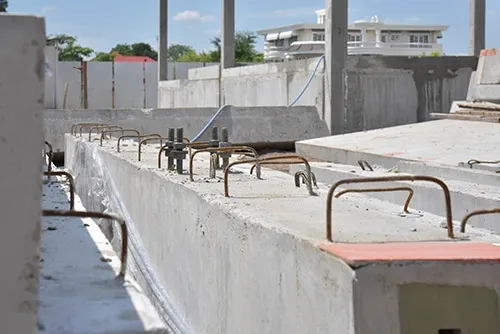

- เหล็กรัดหัวแผ่นพื้น เป็นเหล็กเส้น ขนาด 6 มิลลิเมตร เสียบไว้ที่หลังคานที่รับแผ่นพื้นสำเร็จ
- เหล็ก Plate หลังคานหรือเหล็กฉาก สำหรับเชื่อมยึดกับบันไดคอนกรีตเสริมเหล็กสำเร็จรูป,ครีบ,พื้นยื่น หรืออุปกรณ์อื่น ๆ

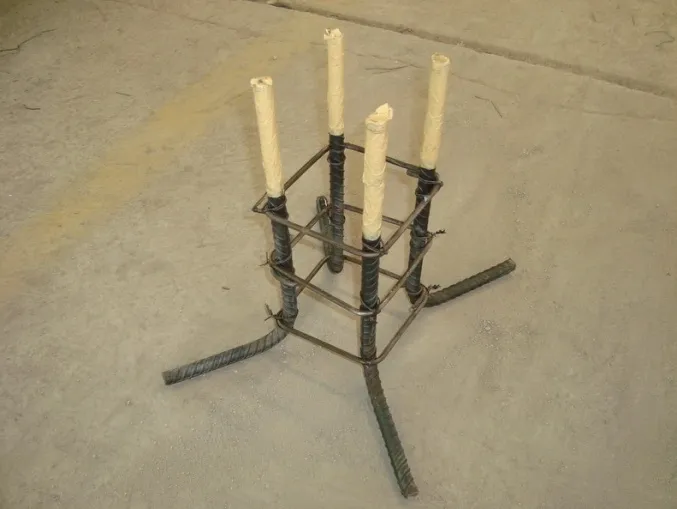

- เหล็กเสริมเสา CX หรือ J-Bolt สำหรับใช้ยึดต่อเสาแต่ละชั้น เพื่อรับแรงและถ่ายน้ำหนักเสาลงสู่คาน

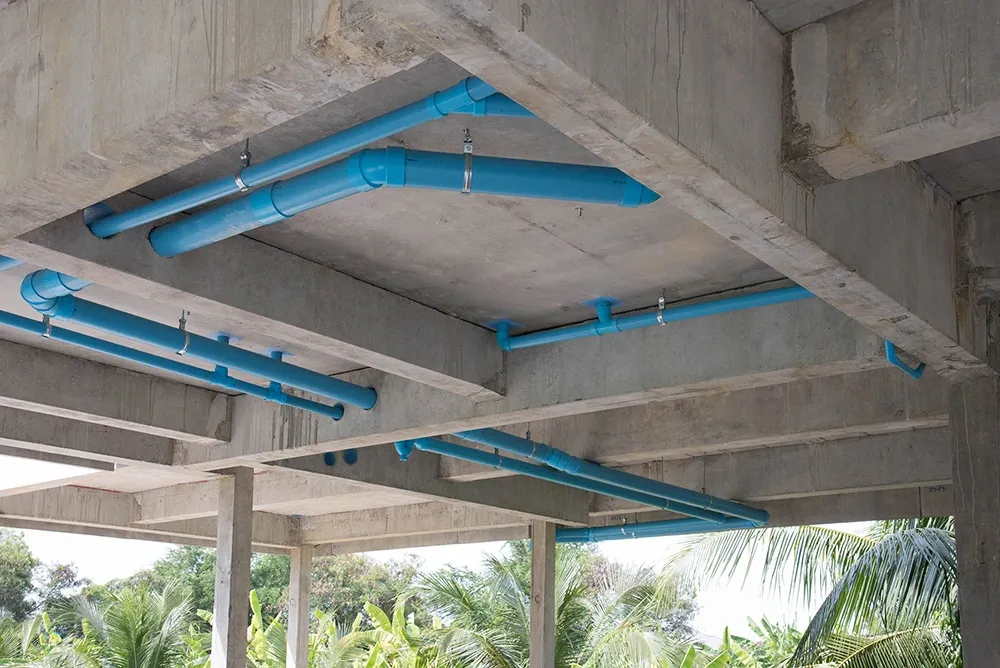

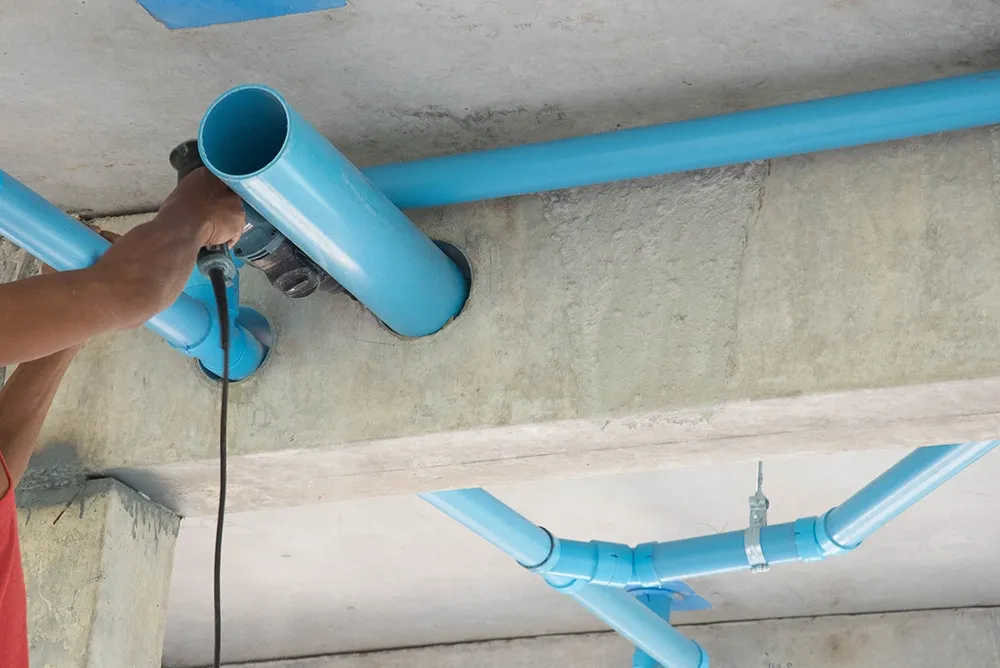

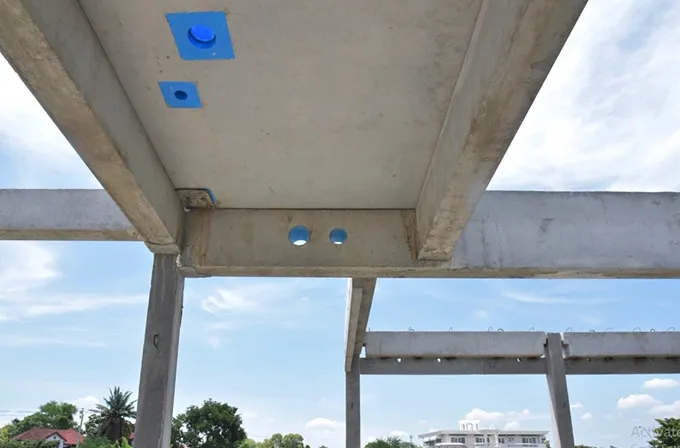

- บล๊อกช่องท่อ ออกแบบและผลิตเตรียมไว้มาจากโรงงาน สำหรับงานติดตั้งท่อประปาน้ำดี-ท่อน้ำทิ้งและท่อโสโครก ช่วยเพิ่มความสูงระหว่างระดับฝ้าเพดานภายในมากขึ้น

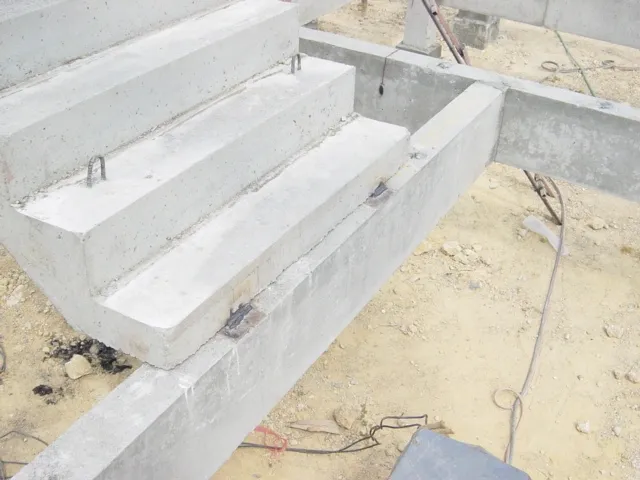

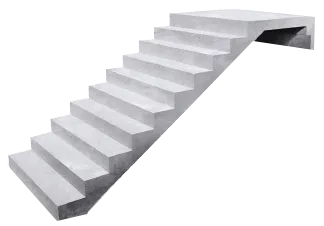

บันไดคอนกรีตเสริมเหล็กสำเร็จรูป ผลิตจากโรงงานและนำมาติดตั้ง ณ ไซต์งานก่อสร้าง โดยชิ้นงานบันไดจะผลิตตามรูปทรงและขนาดความกว้าง-ความยาวของบันไดตามที่แบบแปลนระบุไว้ ลักษณะด้านบนของชิ้นงานเป็นตามรูปทรงขั้นบันได ส่วนด้านล่างเป็นแบบเรียบหรือท้องเรียบ
วิศวกรผู้ออกแบบจะกำหนดให้มีเหล็กเสริมคอนกรีตมากกว่าปกติทั่วไป เพื่อเป็นการป้องกันมิให้เกิดความเสียหายระหว่างขนส่งหรือยกวาง รวมถึงขณะทำการติดตั้งบันไดเข้ากับโครงสร้างเสา-คาน

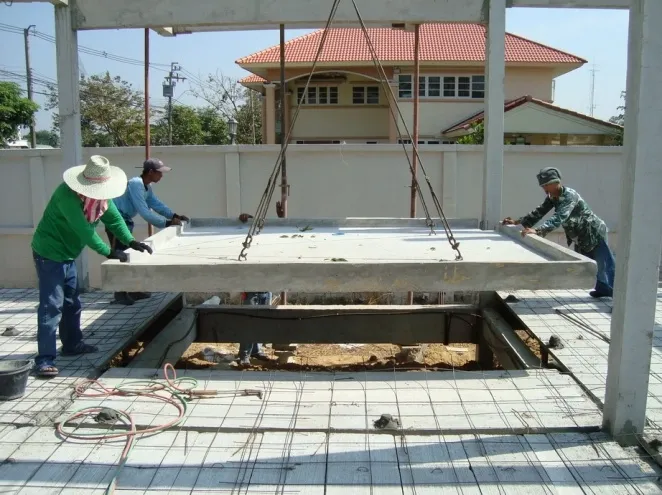

พื้นห้องน้ำคอนกรีตเสริมเหล็กสำเร็จรูป ผลิตจากโรงงานและนำมาติดตั้ง ณ ไซต์งานก่อสร้าง ถูกออกแบบให้เป็นรูปทรงกระทะและมีขอบ 4 ด้าน ป้องกันมิให้น้ำล้นออกโดยรอบ
ลักษณะชิ้นงานมีขนาดเท่ากับความกว้าง-ยาวของห้องน้ำ พร้อมทำการฝังข้อต่อท่อ PVC ชนิดกันรั่วซึมเตรียมไว้ สำหรับงานติดตั้งท่อประปาน้ำดี-ท่อน้ำทิ้ง-ท่อโสโครกที่จะใช้ร่วมกับเครื่องสุขภัณฑ์ตามตำแหน่งที่แบบแปลนระบุไว้

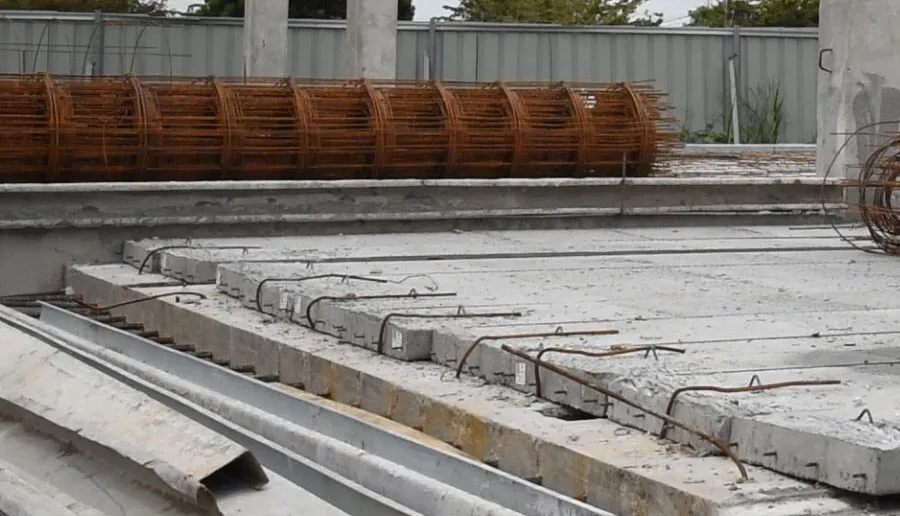

แผ่นพื้นสำเร็จรูปท้องเรียบชนิดคอนกรีตเสริมเหล็กอัดแรง (Solid Plank) วิศวกรกำหนดให้เลือกใช้จากโรงงานผลิตแผ่นในท้องถิ่น ภายใต้เงื่อนไขได้รับการรับรองสินค้าตามมาตรฐาน มอก. ขนาดแผ่นกว้าง 0.35 เมตร ความยาวไม่เกิน 4.00 เมตร ความหนา 5 เซนติเมตร และมีน้ำหนัก 42 กิโลกรัม/เมตร
สำหรับแผ่นพื้นสำเร็จรูปฯ ความยาว 2.50 เมตรขึ้นไป กำหนดต้องมีเหล็กเชื่อมข้างแผ่น (shear key) บริเวณกึ่งกลางความยาวแผ่น สำหรับใช้เชื่อมข้างแผ่นแต่ละแผ่นให้ยึดติดกัน เพื่อปรับระดับพื้นเสมอกันทุก ๆ แผ่นและทำให้เทคอนกรีตทับหน้าได้ความหนาเท่ากัน เป็นไปตามที่วิศวกรผู้ออกแบบคำนวณไว้
เมื่อติดตั้งแล้วเสร็จตามมาตรฐานพีดีเฮ้าส์
